建筑消防给排水系统工作原理

  如今,在一般建筑物中,根据要求可设置消防与生活或生产结合的联动给水系统。对于消防要求高的建筑物或高层建筑,应设置独立的消防给水系统。给水排水系统是为人们的生活、生产、市政和消防提供用水和废水排除设施的总称。给排水系统是任何建筑都必不可少的重要组成部分。一般建筑物的给排水系统包括生活给水系统、生活排水系统和消防系统,这几个系统都是楼宇自动化系统重要的监控对象。


  由于消防水系统与火灾自动报警系统、消防自动灭火系统密切,国家技术规范规定消防给水应由消防系统统一控制管理,因此,消防给水系统由消防联动控制系统进行控制。生活给水系统主要是对给水系统的状态、参数进行监控与控制,保证系统的运行参数满足建筑的供水要求以及供水系统的安全。

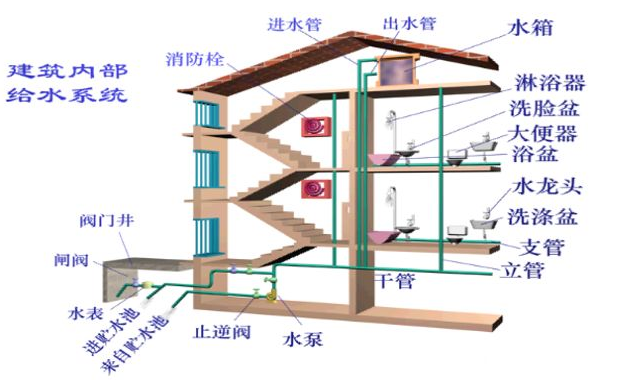

给排水系统

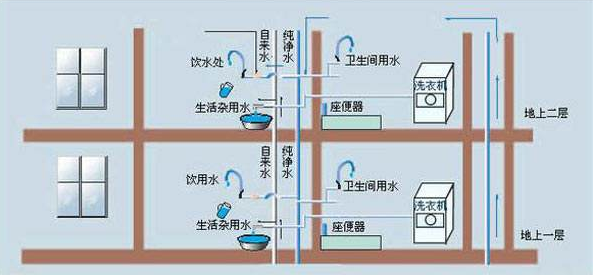

管道分支供水示意图

  消防水系统工作原理


  1、楼宇机电系统的范畴及分类


  智能化建筑的基本功能主要由三大部分构成。即大楼自动化(又称建筑自动化或楼宇自动化(BA)、通信自动化(CA)和办公自动化(OA),这3个自动化通常称为“3A”,它们是智能化建筑中最基本的,而且必须具备的基本功能。目前有些地方的房地产开发公司为了突出某项功能,以提高建筑等级和工程造价,又提出防火自动化(FA)和信息管理自动化(MA),形成“5A”智能化建筑,甚至有的文件又提出保安自动化(SA),出现“6A”智能化建筑,甚至还有提出“8A”、“9A”的。但从国际惯例来看,FA和SA等均放在BA中,MA已包含在CA内,通常只采用“3A”的提法。


  2、消防系统的组成部分及功能


  ①紧急广播及广播音响系统:

  组成:消防广播模块、定压功放、广播扬声器。

  功能:在紧急情况下用来通知指导人群疏散。


  ②消防报警系统


  组成:火灾探测器、手动报警模块、控制模块、警铃、消防主机。

  功能:用于探测火警地点,以便联动报警系统、灭火系统、排烟系统、和告知管理人员能及时处理。

  注:火灾探测器分为感光型、感烟型、感温型、复合型,离子和光电型均属感烟型。


  ③消防灭火系统


  组成:消火栓泵、喷淋泵、消火栓、喷淋头、干粉灭火器、二氧化碳灭火系统。

  功能:用于控制、扑灭火情。


  ④消防排烟系统


  组成:排烟风机、送风机。

  功能:排走烟雾,输送新空气到楼层里案发地。保证人员安全。


  3、自动喷水灭火系统


  自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)等组件,以及管道、供水设施组成,并能在发生火灾时喷水的自动灭火系统。由湿式报警阀组、闭式喷头、水流指示器、控制阀门、末端试水装置、管道和供水设施等组成。系统的管道内充满有压水,一旦发生火灾,喷头动作后立即喷水。依照采用的喷头分为两类:采用闭式洒水喷头的为闭式系统;采用开式洒水喷头的为开式系统。



        综上所述:消防水系统包括消火栓系统、喷淋系统、消防供水系统(泵房、水箱、稳压装置等)。而消防系统是统称包括火灾自动报警系统、防排烟系统、应急疏散系统、防火隔断系统、消防供水系统、消火栓系统、自动灭火系统(喷淋、气体、泡沫等)。


  1、消火栓系统:消火栓灭火系统是最常用的灭火系统,由蓄水池、加压送水装置(水泵)及室内消火栓等主要设备构成,这些设备的电气控制包括水池的水位控制、消防用水和加压水泵的启动。


  2、自动喷淋系统:该系统由洒水喷头、供水管网、贮水箱、控制信号阀及烟感、温感等各式探测报警器等部分组成。在火灾危险性较大、燃烧较快、无人看管或防火要求较高的建筑物中,需装设自动喷淋消防给水系统,其作用是当火灾发生时,能自动喷水扑灭火灾,同时又能自动报警。
