智慧园区建设解决方案之PC端系统用户手册

前言

       物流园区为人员货物密集场地多为消防事故高发地区,所以园区设备设施管理尤为重要,然而传统的园区管理模式已经不能满足现状情况,同时非智能化的管理模式需要消耗更多的人力、物力、财力,当园区设备设施在没有得到有效监管的情况下,导致很多消防隐患无法及时察觉,最终引起事故发生,因次使用物流智慧园区管理系统是必然趋势。

       物流智慧园区管理系统分为两大层级,第一层级是总部人员使用,另一层级是园区人员使用,使用此系统总部人员可以实时了解到整个园区的消防维保和设备维保状况,有效做到远程监督园区情况,提高了总部人员的管理效率;而园区人员使用此系统可提高一线工作人员的工作效率,同时园区经理可通过此系统清楚的了解到一线人员的工作量情况。


智慧园区管理系统用户手册

服务提供商:苏州国网电子科技有限公司


用户准备

1.已有服务器

如果本身已有服务器,需要联系我公司技术人员,在服务器上发布相应的服务并且进行调试。


2.自建

CPU:8核 2.5GHZ,内存:32G,带宽:2.5Gbps,系统盘:80G固态盘,数据盘:1T机械盘。


3.租用服务器

服务器的配置按照第2点相近的配置参数选购即可(百度云、阿里云等云服务提供商)。


4.托管

由我公司代为托管,但是需要支付相应的维护管理费用。


5.微信服务号申请

在涉及到的相关服务包括使用微信或者微信小程序的需要申请微信服务号并且需要微信认证通过,此外还需申请域名,绑定到微信中。


6.APP的安装

整套系统中需要涉及到APP使用的,需要在手机客户端安装APP,手机的要求安装根据APP的安装要求决定(安卓端或者IOS手机),此外手机的要求有的必须要具备NFC的功能要求。


1.登录系统

1.1登录界面

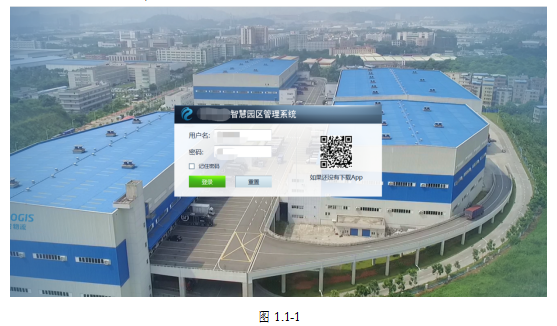

当您获知了园区物流智慧信息化平台的地址和用户名、密码时,欢迎使用本系统。登陆总部账号:用户名:输入正确的用户名;密码:输入正确的密码。如图1.1-1所示:

2.系统介绍

2.1功能主界面

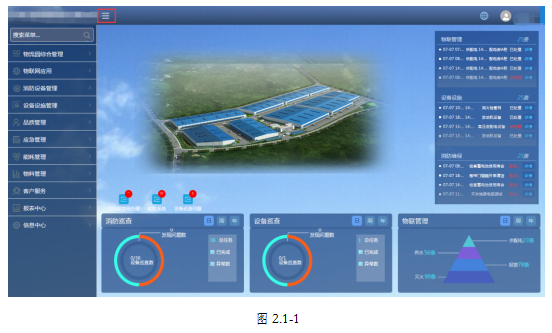

登录界面后点击左上角的菜单栏目,会弹出主要的总部中心、报表中心大功能模块和搜索框。如图2.1-1所示:

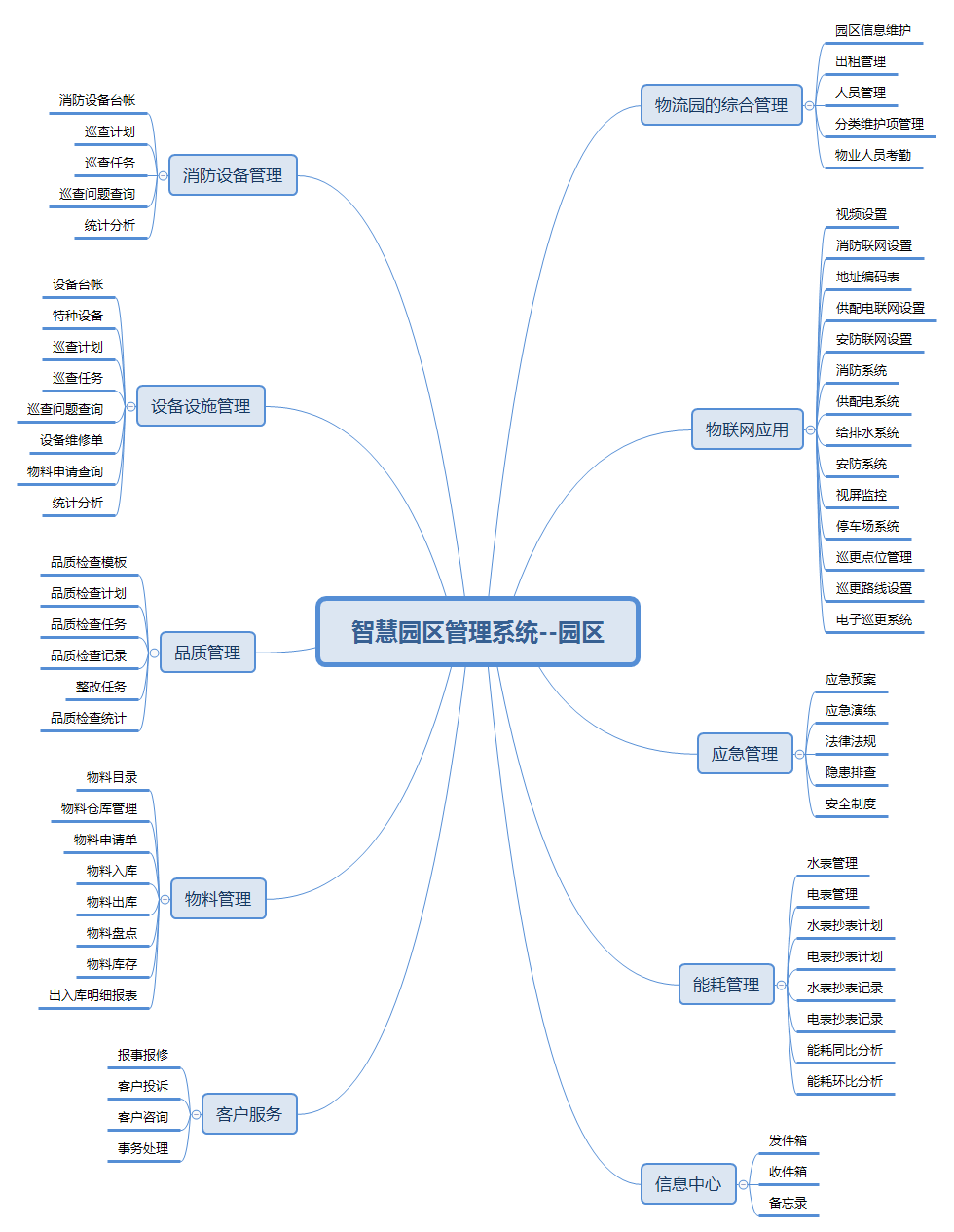

2.2系统结构图

智慧园区管理系统

智慧园区管理系统结构图

3.物流园综合管理

3.1结构图

物流园系统

物流园综合管理结构图

3.2园区信息维护

 首先,当一个项目开始的时候,我们点击【物流园综合管理】,点击进入【园区信息维护】。如下图3.2-1所示:



基本信息:根据要求输入详细信息,点击【保存】按钮;(*为必填项)

地理位置:显示园区的地理位置

●新增:进入【区域管理】,点击【新增】按钮,根据要求输入详细信息,弹出以下界面。

进入【标注区域位置】,在界面内可以显示具体的区域位置

点击进入【租户单位信息】,再点击【新增】按钮,弹出以下界面。

点击【保存按钮】,提示新增成功后,返回到数据列表页面,在列表中可以看到新增的数据。


3.3出租管理

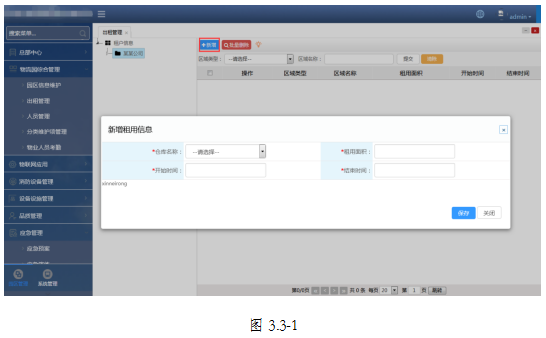

对某些单位租用物流园信息的录入,如图3.3-1所示:

3.4人员管理

 点击【人员管理】,进入组织结构,点击选择一个结构组织,如下图3.4-1所示:

  ●新增:点击【新增】按钮,输入详细信息(*、邮箱地址、联系电话为必填项),选择所要分配的角色,

点击【保存】按钮,返回到数据列表页面,在列表中可以看到新增的数据。

  ●修改:选择想要修改的一条信息,点击【修改】按钮,信息修改完成后,点击保存,则修改成功。

  ●删除

  (1)选择想要删除的一条信息,点击【删除】按钮;

  (2)提示“确定要删除吗?”提示语;

  (3)点击【是】按钮,删除成功。

  ●导出:选择所要导出的信息

  ●条件查询:点击【条件查询】按钮,在界面的右上角输入所要查询的查询条件,点击【回车】,可查询到相应的数据信息。

当登陆园区账号后,出现的功能菜单中没有总部中心模块,只能看到园区相关的所有信息。

开设园区不同角色人员账号,【物流园综合管理】,进入人员管理界面,点击【新增】按钮,按照要求输入账号、密码、名字、联系方式等详细信息,(*为必填项),选择所要使用账号的角色分配,点击【保存】按钮。(园区经理的权限最大)

如:分配给客服人员登录的子账号界面如图

注意:每个人员职务的不同,则操作的权限的也不同。

3.5分类维护项

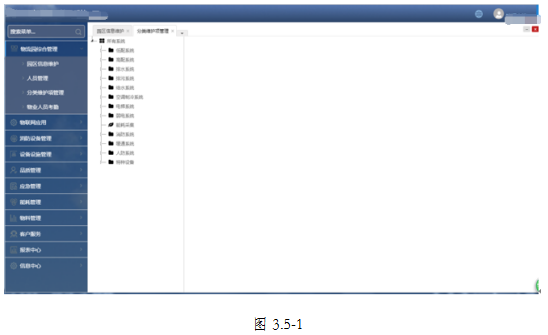

   点击【分类维护项管理】,再点击所有系统左,出现各个系统的分类情况,如下图3.5-1所示:

    选择任意一个系统,如:“消防系统”,再从消防系统中选择任意一个消防设备

    ●新增:点击【新增】按钮,输入检查内容、检查项详情等详细问题,点击【保存】。

     返回到数据列表页面,在列表中可以看到新增的数据。

     ●删除:点击【是】按钮,删除成功

     ●修改:选择所要修改的信息,点击【修改】按钮,输入所要修改的内容,点击【保存】按钮,则修改成功。

     ●条件查询:点击【条件查询】按钮,输入所要查询的查询条件,点击回车,则查询成功。

     ●提交:输入自己所要查询的设备检查项详情,点击【提交】按钮


●清除:在检查项输入框内输入错误的信息,点击【清除】,可对输入框内信息进行清空


3.6物业人员考勤(开发中)


4.物联网应用

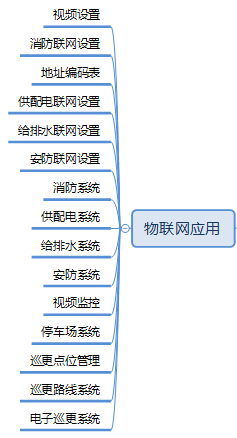

4.1结构图

物联网应用

物联网应用结构图

4.2视频设置

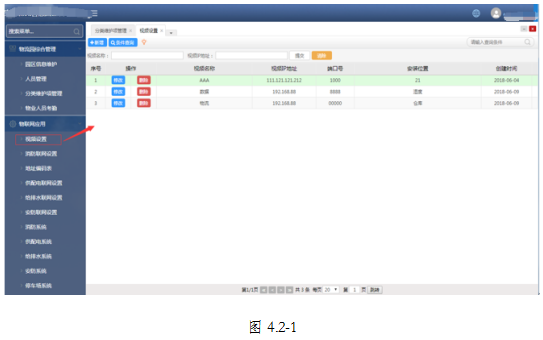

    点击进入【视频设置】界面,可以通过该页面上的信息,来查看监控视频具体情况,如下图4.2-1所示:

●新增:点击【新增】按钮,输入视频名称等详细信息(*为必填项),点击【保存】按钮

返回到数据列表页面,在列表中可以看到新增的数据。

●修改:选择一条所要修改的信息,点击【】按钮,输入所要修改的内容,点击【保存】。即可显示保存后的信息。

●删除

(1)选择一条所要删除的信息,点击【删除】;

(2)显示“确定要删除吗”;

(3)点击【是】按钮,则删除成功。

●条件查询:点击【条件查询】按钮,输入所要查询的条件,点击回车,则查询成功

输入所要的视频名称或者IP地址,点击提交,则查询成功。

●清除:在检查项输入框内输入错误的信息,点击【清除】,可对输入框内信息进行清空。

4.3消防联网设置

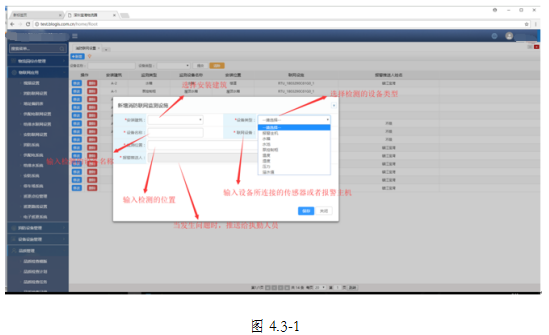

    点击进入【消防联网设置】界面内,此功能页面可以查看到各个设备类型的监测情况。点击【新增】按钮,如下图4.3-1所示:

点击【保存】按钮,返回到数据列表内,可查看到新增的数据。

4.4地址编码表

     此功能界面可查看到各个报警点位的具体位置。点击进入【地址编码表】,点击【新增】按钮,弹出新增报警点位表信息栏,根据要求输入详细信息,如下图4.4-1所示:

    导出文件:【点击下载】按钮,选择报警点位表。导入文件:点击选择文件,在Pc端查找报警点位表。最后点击【保存】按钮。

4.5供配电联网设置

     此功能界面可查看到各个设备类型所连接的联网设备及推送人员。

     新增:点击【供配电联网设置】,点击【新增】按钮,弹出如下界面:(图4.5-1)

   点击【保存】按钮,再点击【关闭】按钮,返回到列表页面,可查看新增的数据。

    修改:选择所要修改的信息,进行编辑修改,点击【保存】按钮。

删除:选择所要删除的信息,点击【删除】按钮。

提交、清除:输入所要查询的设备名称和设备类型,点击【提交】按钮,可查询成功。可清除输入框内的内容。

4.6给排水联网设置

    该界面可添加或者查看各个水表的具体资料。

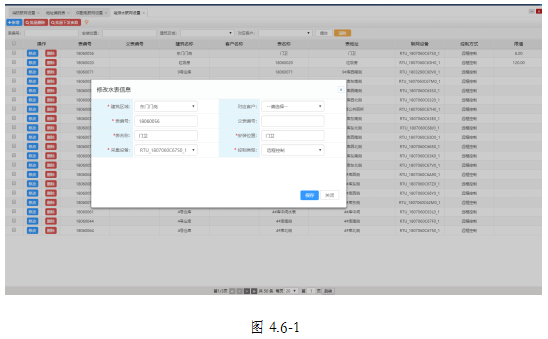

    点击进入【给排水联网设置】,点击【新增】按钮,弹出以下界面。(如图4.6-1)

4.7安防联网设置

此页面安防监控名称和安防所连接的。

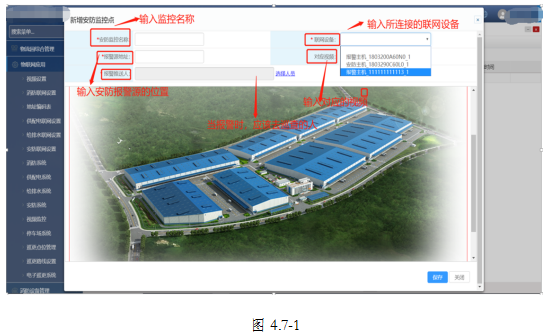

●新增:点击进入【安防联网设置】,点击【新增】按钮,根据要求输入详细信息,弹出以下界面,如图4.7-1所示:

也可选择所要修改、删除的信息,进行修改或删除。

4.8消防系统

此界面用来实时监测消防系统实时信息。

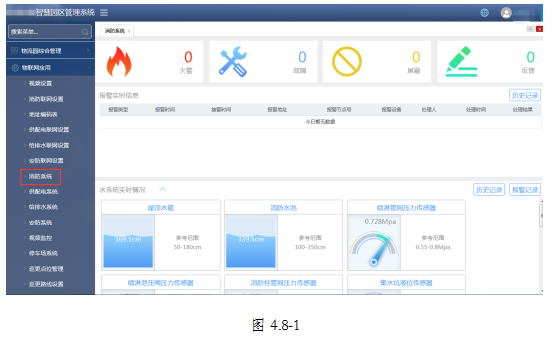

点击进入【消防系统】界面,如下图4.8-1所示:

点击上面一个【历史记录】,查看之前报警主机信息的历史记录

注意:选择不同的类型,就会显示该类型的历史记录,也可以点击【导出】生成excel表格。

点击下面的【历史记录】,可查看到历史水系统的实时统计图

4.9供配电系统

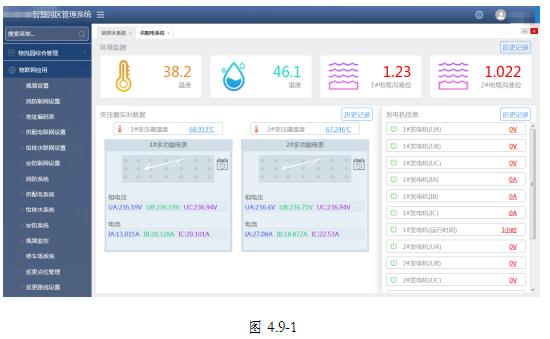

实时监测发电机、变压器温度、机房环境温度、湿度及溢水等监测与报警。点击进入【供配电系统】,如下图4.9-1所示:

4.10给排水系统

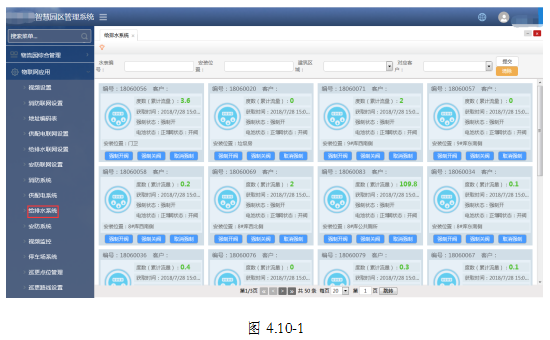

点击【给排水系统】,出现以下界面,可查看各个水表的状态以及安装位置。如图4.10-1:

4.11安防系统

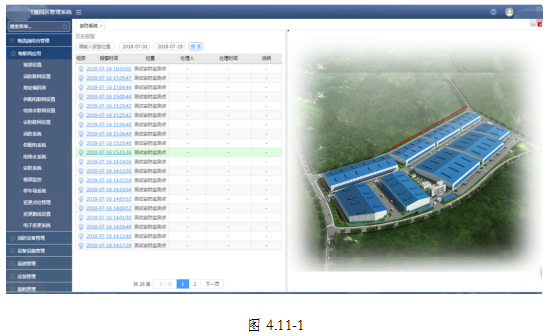

此界面实时查看防区内入侵报警信息,点击【安防系统】出现以下界面,如图4.11-1所示:

4.12视频监控

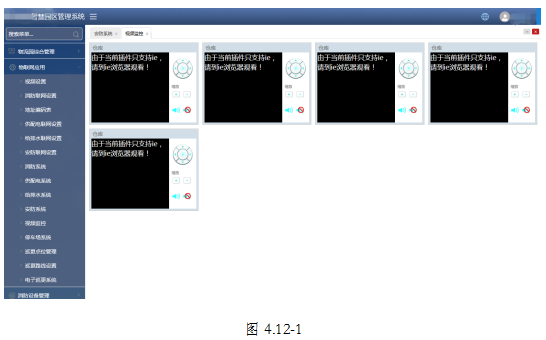

点击进入【视频监控】,可查看到报警点位监控的视频。如图4.12-1所示:

4.13停车场系统

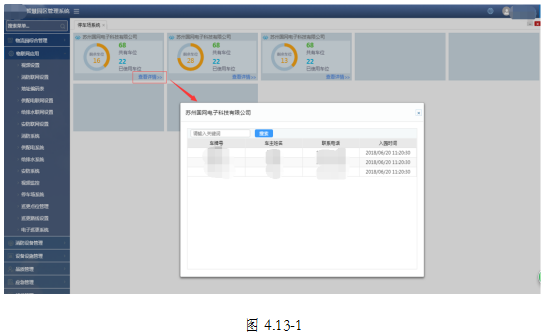

点击进入【停车场系统】,点击查看详情,如下界面图4.13-1所示:

4.14巡更点位管理

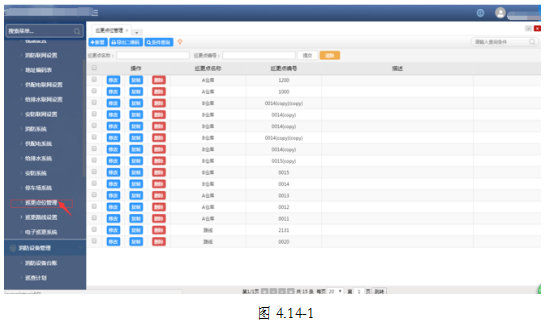

    进入功能列表,点击【物联网应用】,再点击【巡更点位管理】。(如图4.14-1)

    新增、条件查询、修改、删除为可操作按钮,具体操作如下:

●新增:点击【新增】按钮,根据要求输入巡更点的详细信息,(*为必填项)点击保存

 弹出巡更点的检查内容,点击【新增】按钮,输入所检查到的内容,点击保存

点击【关闭】按钮,返回到数据列表页面,在列表中可以看到新增的数据。

●导出二维码:首页选择一个点位信息,再点击【导出二维码】按钮,会弹出相应点位的二维码

利用APP内的【电子巡更】模块进行扫描,可弹出相应点位的检查情况。如下图所示:

●条件查询:点击【条件查询】按钮,在界面的右上角输入所要查询的条件,点击回车,即可显示所要查询的内容。

●提交:输入巡更点位名称和巡更点位的编码,点击【提交】,即可显示所要查询的信息内容

●清除:点击【清除】,可清除输入框内的信息。

●修改:选择所要的修改的信息,点击【修改】按钮,可对信息进行编辑修改,点击保存。

然后点击【关闭】按钮,即可显示修改后的信息。

●复制:选择一条所要复制的信息,点击【复制】按钮,弹出所要的复制的信息界面,点击保存,即可复制成功

●删除:选择所要修改的信息,点击【删除】按钮,弹出“确定要删除吗”的提示语;

点击【是】按钮,删除成功,点击【否】按钮,则取消删除。如下图4.14-9所示:

图4.14-9

4.15巡更路线设置

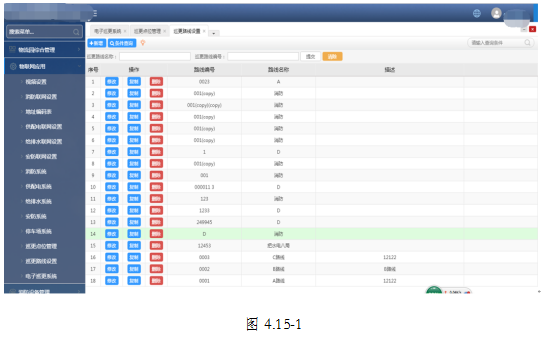

   点击进入【巡更路线设置】进入界面,如下图4.15-1所示:


●新增:点击【新增】按钮,根据要求输入巡更点的详细信息,(*为必填项)点击保存

  点击【导入】按钮,选择所要导入的巡更点位,然后点击【确认导入】按钮。

    点击【保存】按钮,之后点击【关闭】按钮,即保存成功。

●条件查询:点击【条件查询】按钮,在界面的右上角输入所要查询的条件,点击回车,即可显示所要查询的内容。

●提交:输入巡更路线和巡更路线编码,点击【提交】按钮,即可显示所要查询的信息内容。

●清除:点击【清除】,可清除输入框内的信息。

●修改:选择所要的修改的信息,点击【修改】按钮,可对信息进行编辑修改,点击保存。

●复制:选择一条所要复制的信息,点击【复制】按钮,

●删除:选择所要修改的信息,点击【删除】按钮,弹出“确定要删除吗”的提示语,点击【是】按钮,删除成功。


4.16电子巡更系统

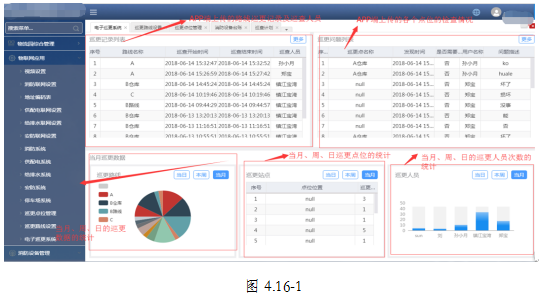

点击进入【电子巡更界面】,电子巡更界面如下图4.16-1所示:

5.消防设备管理

5.1结构图

消防设备管理

5.2消防设备台账

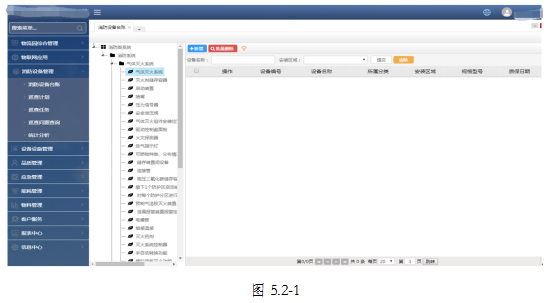

点击进入【消防设备台账】界面,点击【消防系统】,进入消防子系统,选择任意一个消防系统,如下图5.2-1所示:

●新增:点击【新增】按钮,输入新增设备的详细信息(*为必填项)

点击【保存】按钮,点击返回到数据列表页面,在列表中可以看到新增的数据。

●条件查询:点击【条件查询】按钮,在界面的右上角输入所要查询的条件,点击回车,即可显示所要查询的内容。

●修改:选择所要的修改的信息,点击【修改】按钮,可对信息进行编辑修改,点击保存。

●复制:选择一条所要复制的信息,点击【复制】按钮。

●删除:选择所要修改的信息,点击【删除】按钮,弹出“确定要删除吗”的提示语,点击【是】按钮,删除成功。


5.3巡查计划

●新增:点击进入【巡查计划】界面,点击【新增】按钮,输入计划名称等详细信息,点击【保存】按钮。如图5.3-1所示:

再点击【导入】按钮,选择所要导入的巡查设备,点击保存,巡查计划添加成功。

●生成:点击【生成】或【生成本页】,点击【保存】按钮,巡查任务生成

5.4巡查任务

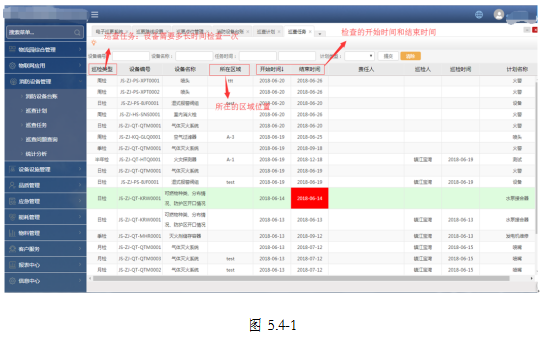

点击进入【巡查任务】界面,可查看根据巡查计划生成的巡查任务,如下图5.4-1所示:


5.5巡查问题查询

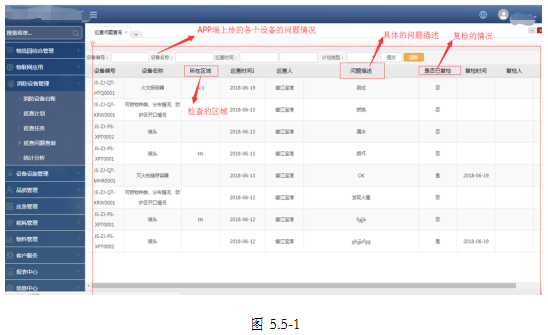

点击进入【巡查问题查询】界面,可查看到APP端反馈回来的设备问题。如图5.5-1所示:

6.设备设施管理

6.1结构图

6.2设备台账

此界面是对消防设备分类系统进行统一管理。

●导入

点击系统节点左上角,再点击【导入】按钮,选择导入模板下载进行下载,然后在模板进行数据添加,完成之后,点击导入文件进行导入。

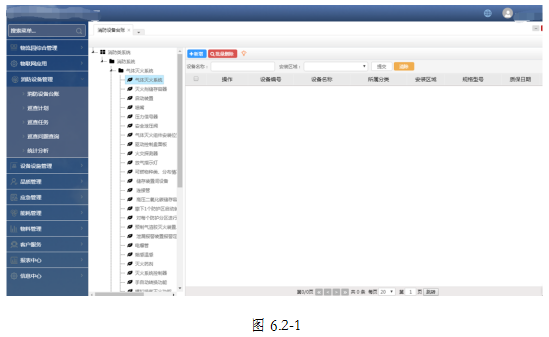

    点击进入【消防设备台账】界面,点击【消防系统】,进入消防子系统,选择任意一个消防系统,如下图6.2-1所示:

●新增:点击【新增】按钮,输入新增设备的详细信息(*为必填项)

 点击【保存】按钮,点击返回到数据列表页面,在列表中可以看到新增的数据。

●条件查询:点击【条件查询】按钮,在界面的右上角输入所要查询的条件,点击回车,即可显示所要查询的内容。输入设备名称和安装区域,点击【提交】按钮,即可显示所要查询的信息内容。点击【清除】,可清除输入框内的信息。

●修改:选择所要的修改的信息,点击【修改】按钮,可对信息进行编辑修改,点击保存。

●复制:选择一条所要复制的信息,点击【复制】按钮。

●删除:选择所要修改的信息,点击【删除】按钮,弹出“确定要删除吗”的提示语,点击【是】按钮,删除成功。


6.3特种设备

●新增:点击进入【特种设备】界面,点击特种设备,再点击【新增】按钮,输入计划名称等详细信息(*为必填项)点击保存,如下图6.3-1所示:


●条件查询:点击【条件查询】按钮,在界面的右上角输入所要查询的条件,点击回车,即可显示所要查询的内容。

●修改:选择所要的修改的信息,点击【修改】按钮,可对信息进行编辑修改,点击保存。

●复制:选择一条所要复制的信息,点击【复制】按钮,

●删除:选择所要修改的信息,点击【删除】按钮,弹出“确定要删除吗”的提示语,点击【是】按钮,则删除成功。


6.4巡查计划

●新增:进入【巡查计划】界面,点击【新增】按钮,输入计划名称等详细信息,点击保存

退出页面,点击保存,显示页面如下。


6.5巡查任务

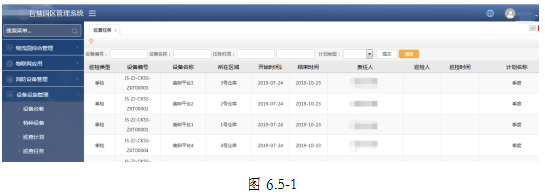

点击进入【巡查任务】界面,可查看根据巡查计划生成的巡查任务,如下图6.5-1所示:

6.6巡查问题查询

进入【巡查问题查询】界面,可看到,APP端反馈回来的设施设备问题。(图6.6-1)



6.7设备维修单

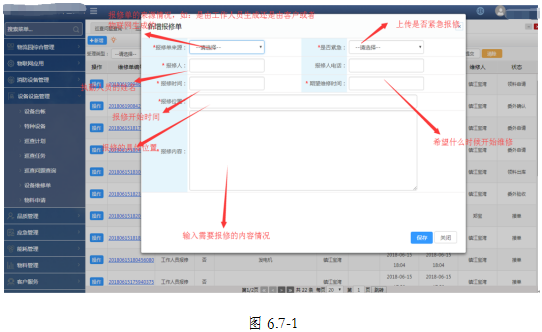

点击【新增】按钮,根据要求输入详细信息,(*为必填项)如下图6.7-1:

添加成功之后,点击【操作】按钮

选择处理问题的人员,点击【保存】按钮

点击【关闭】按钮,返回数据列表页面,状态栏就会显示接单,发送到APP端的【已接单】页面中

进行处理,并且上报给服务器端。并且打印出来。

注:现场维修是不上传服务器的。


6.8物料申请查询

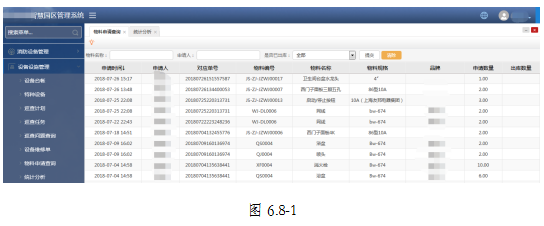

此界面在APP端申请之后会上传到PC端,可查看详细信息,如图6.8-1所示:

6.9统计分析

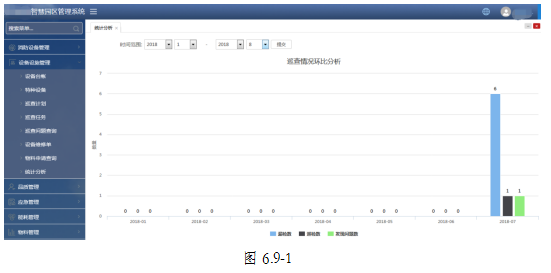

此界面是统计巡检次数,漏检数,发现问题数,最后呈现成柱状图。时间范围包括年月,如图6.9-1所示:


7.品质管理

7.1结构图

7.2品质检查模版

点击进入【品质检查模版】,点击检查分类,选择任意子节点。

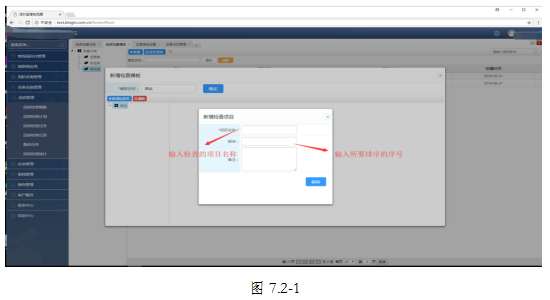

点击【新增】按钮,弹出新增检查模版——根据要求输入模版名称——点击【确定】——再新增检查项目——再为项目新增检查内容,如下图7.2-1所示:

点击关闭,返回到列表页面,可看到新增的数据。修改:选择所要修改的内容,点击【修改】按钮,进行编辑修改。删除:选择所要删除的信息,点击【删除】按钮。

7.3品质检查计划

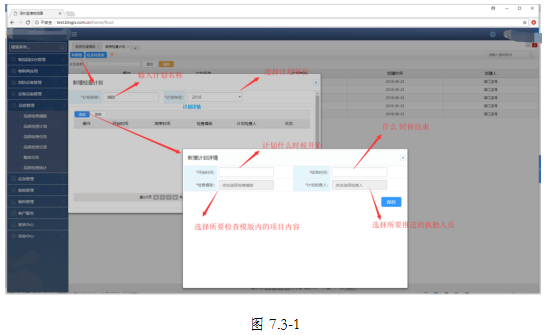

点击【品质检查计划】,点击【新增】按钮,弹出以下界面,如图7.3-1所示:

之后点击【生成任务】、【保存】按钮,关闭页面,则返回到页面,可看到新增的数据。

7.4品质检查任务

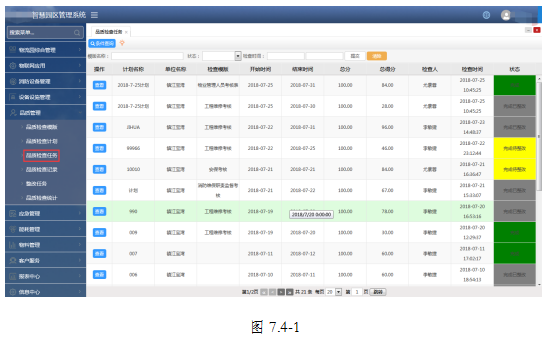

点击【品质检查任务】,该界面是由品质检查计划 生成的任务界面。该界面内任务情况会下载到APP端。如下图7.4-1所示:

7.5品质检查记录

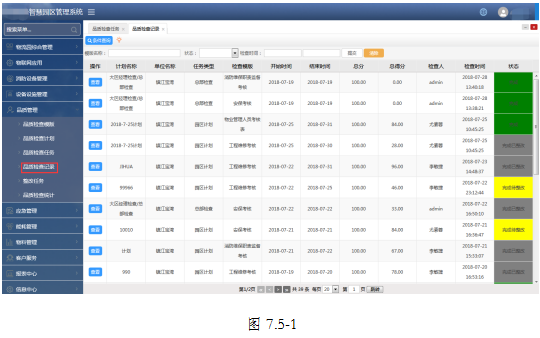

     点击进入品质检查记录可查看到APP端上传的需整改问题和无需整改的问题描述以及图片。如下图7.5-1:


7.6整改任务

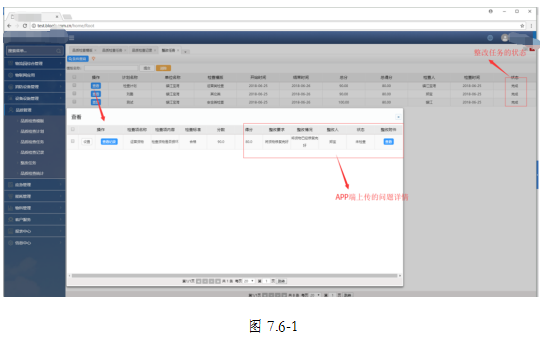

     该页面只显示APP端上传的需要整改的任务、描述的问题和上传整改完成之后的图片,然后点击【查看】按钮,点击【设置】按钮,对整改任务进行派发。如下图7.6-1所示:

7.7品质检查统计(开发中)

8.应急管理

8.1结构图

8.2应急预案

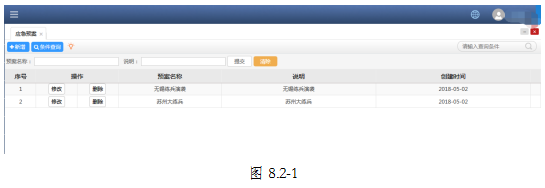

此页面针对暴雨、雨雪冰冻灾害、台风暴雨、消防救援等方面所制预案。(如图8.2-1)

8.3应急演练

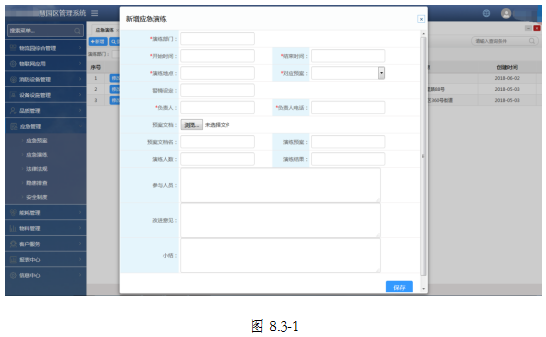

此页面是对应急演练,是对暴雨、雨雪等所进行相对应的演练资料上传。点击【新增】按钮,添加应急演练的部门详细信息,如下图8.3-1所示:

8.4法律法规

此页面包括法律名称、有效性、实施日期、发布机构、纸文件/电子文件。也可以按照标题、简介在搜索框里查找相关文件。

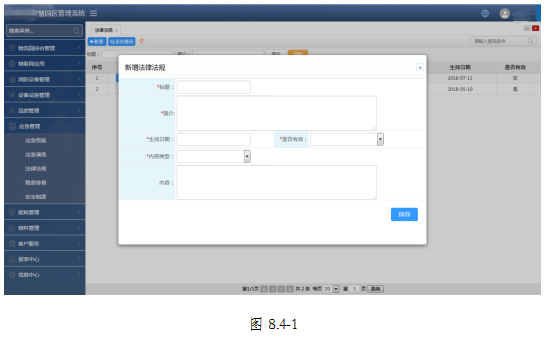

●新增:点击新增按钮,可弹出以下界面,如图8.4-1所示:

8.5隐患排查

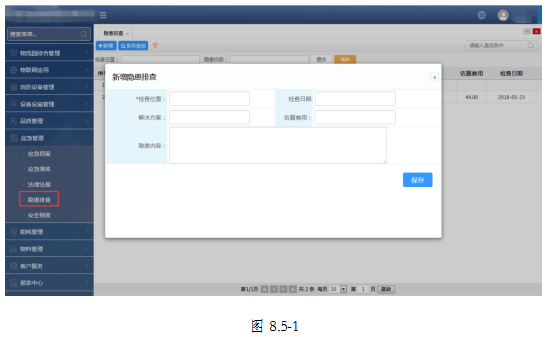

此页面用来排查一些隐患故障,避免发生意外重大事故。由巡检或者发现人员新增,点击新增按要求填写即可。在搜索框里也可以按照条件查询以往记录,如图8.5-1所示:

8.6安全制度(开发中)

9.能耗管理

9.1结构图

9.2水表管理

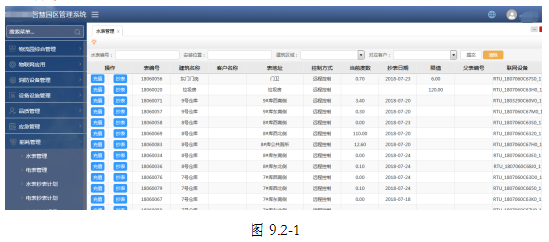

点击进入【水表管理】,可查看到由物联网中的给排水联网设置中添加的水表信息,如下图9.2-1所示:

9.3电表管理

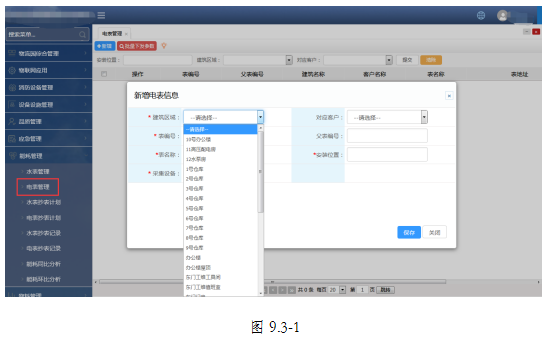

点击进入【电表管理】,可查看到由物联网中的添加的电表信息,点击添加可以新增电表信息,如下图9.3-1所示:


9.4水表抄表计划

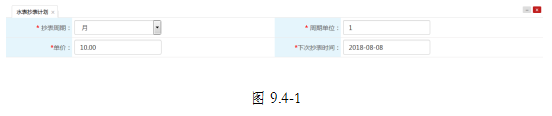

可以在此界面制定水表抄表的计划,如下图9.4-1:

9.5电表抄表计划

可以在此界面制定水表抄表的计划,如下图9.5-1:

9.6水表抄表记录

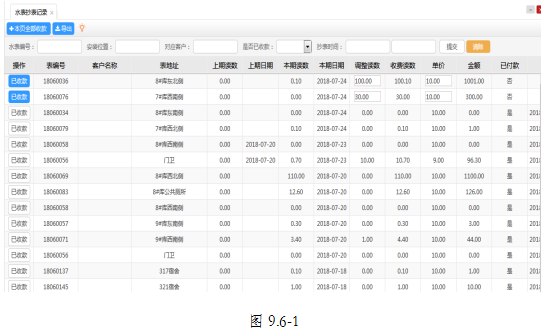

此界面显示各个区域的水表抄表记录情况,如下图9.6-1所示:


9.7电表抄表记录

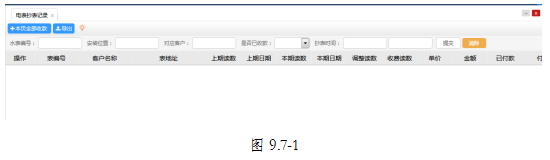

此界面主要是用电缴纳费用的记录,如图9.7-1所示:

9.8能耗同比分析(开发中)

9.9能耗环比分析(开发中)


10.物料管理

10.1结构图

10.2物料目录

此页面是对园区物料进行目录管理,方便知道物料的情况。

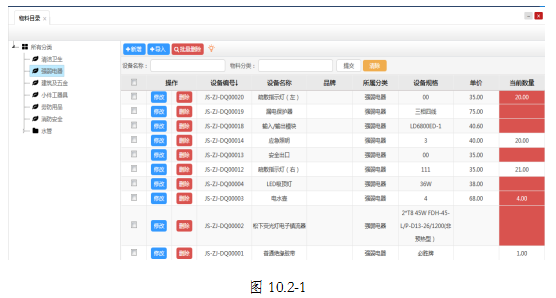

    ●新增:点击进入物料目录界面,再点击【新增】按钮,弹出新增物料信息界面,根据要求输入详细信息,(*为必填项)如下图10.2-1所示:

图10.2-1

●导入:选择所要导入的物料名称,再点击【导入】按钮,点击下载,可导出物料模板的资料以及导入文件

●删除、修改:选择所要删除、修改的信息,点击【删除】、【修改】按钮,可进行操作。


10.3物料仓库管理

此页面针对园区的物料仓库具体信息进行管理。

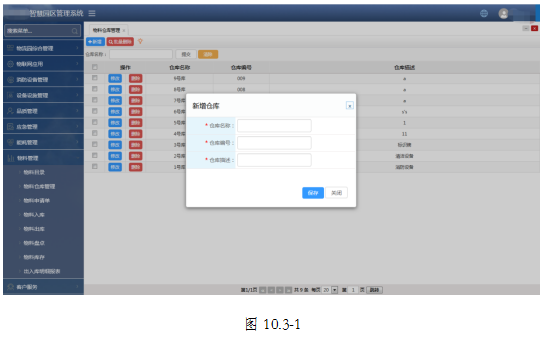

●新增:点击进入物料仓库管理,点击【新增】按钮,弹出信息界面,根据要求输入详细信息,如下图10.3-1所示:

●删除、修改:选择所要删除、修改的信息,点击【删除】、【修改】按钮,可进行操作。

10.4物料申请单

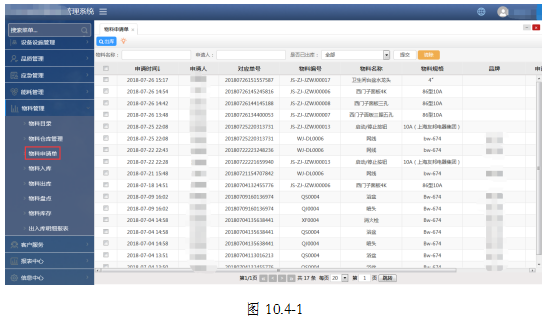

此界面由设备保修单中的物料申请而来包括(申请人、申请单号、物料编号、物料名称、申请数量、出库数量),如下图10.4-1所示:

10.5物料入库

此界面是对物料信息进行入库登记。

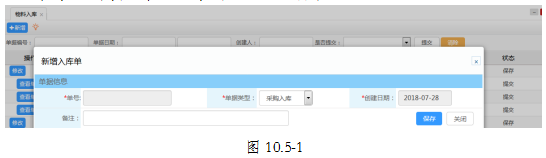

●新增:点击进入物料入库,在点击【新增】按钮,弹出界面,根据要求输入详细信息,点击提交按钮(*为必填项):如下图10.5-1所示:

    自动返回到信息列表页面中,可查看到物料单据的情况。

10.6物料出库

此页面是对物料信息进行出库登记。

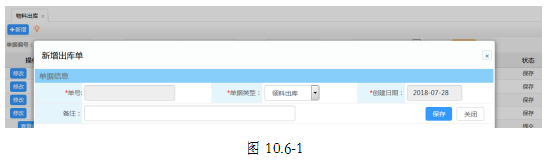

●新增:点击进入物料出库,点击新增按钮,选择单据类型(领料出库、其它出库等)点击保存之后,在点击新增按钮,在库存里面选择或者在物料申请单内选择,如下图10.6-1:

选择之后根据库存或者物料申请单来进行出库。

●删除、修改:选择所要删除或者修改的信息,进行编辑或者删除。

10.7物料盘点

此页面对库储存保管的实际全部物资进行清点数量。

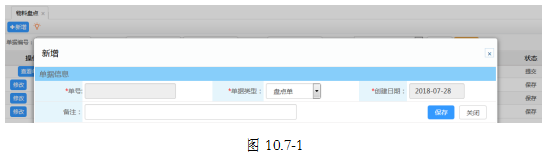

●新增:点击新增按钮,选择盘点单的单据类型,点击保存,再点击新增按钮,新增库存的设备,进行盘点。如下图10.7-1所示:

    点击保存之后,返回到数据列表,可查看到新增盘点单。

10.8物料库存

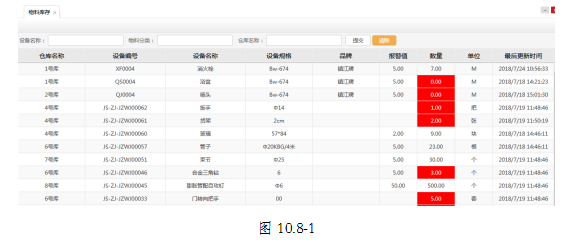

此页面对仓库里现存有的物料进行统计、清点。点击进入物料库存界面,可查看到入库的单据,和现存的物料。如下图10.8-1所示:

10.9出入库明细报表

11.客户服务

11.1结构图

11.2报事报修

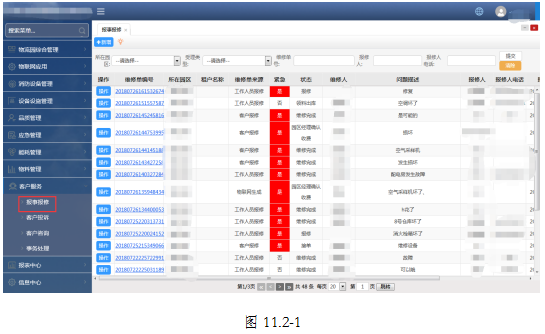

此页面可以让园区经理、物业公司、维保公司、客户公司业主来进行报事报修,支持平台端进行派单,工程师直接手机端接单,判断是否收取费用,需要收取费等流程,最终有相对应的维修单生成,并且记录详细信息。点击进入【报事报修】界面,如图11.2-1:

●新增:点击进入设备保修单界面,再点击新增按钮,根据要求填写设备保修单(*为必填项),选择设备的话,可在巡查任务内需要维修设备内选择

填写完成之后,点击保存。保存完之后,可对需要维修的人员进行派发

    派发之后,APP端可接受到平台端派发的维修单。


11.3客户投诉

 此页面对客户相关投诉进行管理。

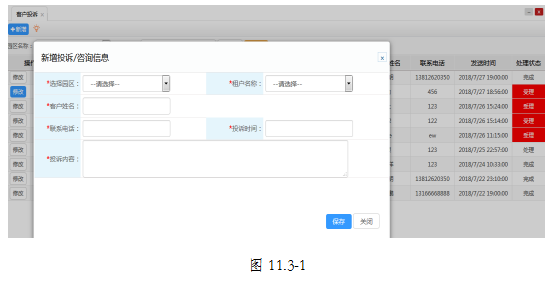

●新增:点击新增按钮,弹出界面,根据要求输入详细信息,如下图11.3-1所示:


保存之后,点击返回,可查看到新增的投诉信息,园区经理在对人员进行派发

派发之后,可在事务处理界面当中显示。选择所要修改、删除的信息,进行删除或修改。

●操作:点击【修改】按钮,园区经理可再对人员进行派发

派发之后,可在事务处理界面当中显示。(注:操作之后,修改、删除按钮不可点击。)


11.4客户咨询

此界面是对客户相关事务进行咨询。

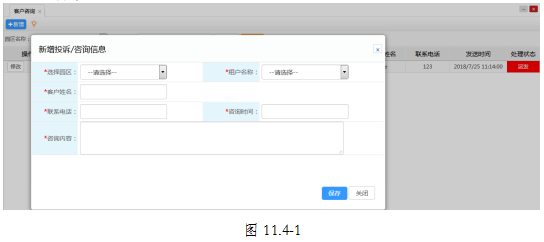

●新增:点击进入客户咨询界面,点击新增按钮,弹出客户填写咨询内容的信息输入框。

如下图11.4-1所示:

如需修改或删除的信息,可点击修改、删除按钮进行修改。

●操作:点击【操作】按钮,可对接单人进行派发,在事务处理界面中进行查看操作。

11.5事务处理

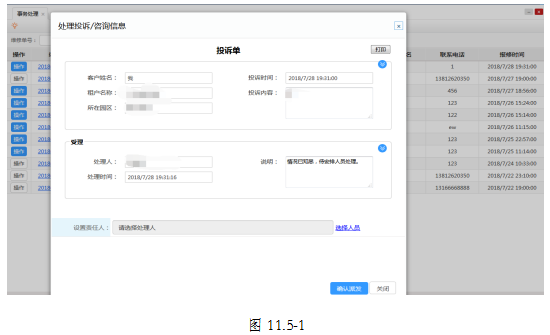

此界面是对客户投诉、客户咨询、受理维修的统一管理,方便快速查询事物已经处理的状态在处理中、已处理结束、回访等。如下图11.5-1所示:

12.报表中心(在开发中)

12.1设备巡查统计分析(开发中)

此界面是设备设施模块出现所有的报表进行汇总。

12.2物联报表(开发中)

此界面是物联模块出现所有的报表进行汇总。

12.3品质报表(开发中)

此界面是品质管理模块出现所有的报表进行汇总。

12.4能耗报表(开发中)

此界面是能耗管理模块出现所有的报表进行汇总。

12.5客服报表(开发中)

此界面是对客服管理模块出现所有的报表进行汇总。


13.信息中心

13.1结构图

13.2发件箱

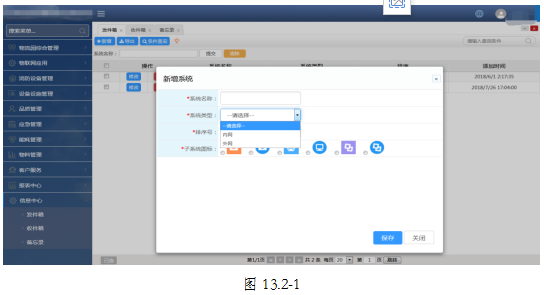

此界面各个用户可以在此处发邮件,进行统一管理。如图13.2-1所示:

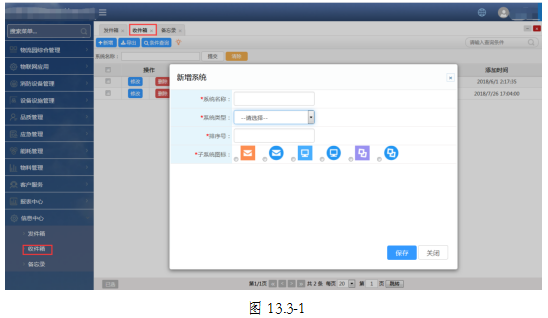

13.3收件箱

此界面是各个用户所收到的邮件都在此汇总。如图13.3-1所示:

13.4备忘录(开发中)

此界面是对各类事务进行对上级的汇报工作。


        以上就是有关智慧园区建设解决方案之PC端园区管理系统用户手册使用详细说明,更多相关内容请关注苏州国网电子科技新闻栏目使用指南中心列表,有更多更详细的操作文档使用说明。
