智慧消防城市物联网消防远程监控系统方案

  一、概述


       针对公共安全中,消防安全的社会现状,我们提出了运用“智慧消防”建设城市物联网消防远程监控系统,打造立体化火灾防控体系。智慧消防城市物联网消防远程监控解决方案由报警主机联网监测系统、建筑消防水源监测系统、市政消火栓监测系统、可移动消防设施监测系统、联网型独立式烟感监测系统、电气火灾监测系统视频监测系统、手机APP服务等部分组成,可实现对业主单位消防设施设备的实时监测与统一监管。


智慧消防


       智慧消防城市物联网消防远程监控系统立足于满足火灾防控“自动化”、灭火救援指挥“智能化”、日常执法工作“系统化”、部队管理“精细化”的实际需求,大力借助和推广大数据、云计算、物联网、地理信息等新一代信息技术,创新消防管理模式,实施智慧防控、智慧作战、智慧执法、智慧管理于一体的智能化管理模式。该系统可广泛应用于社会重点单位、危化品场所、九小场所、高层建筑、学校、医院、园区、城中村租屋、银行等消防安全监控。




  二、系统功能架构

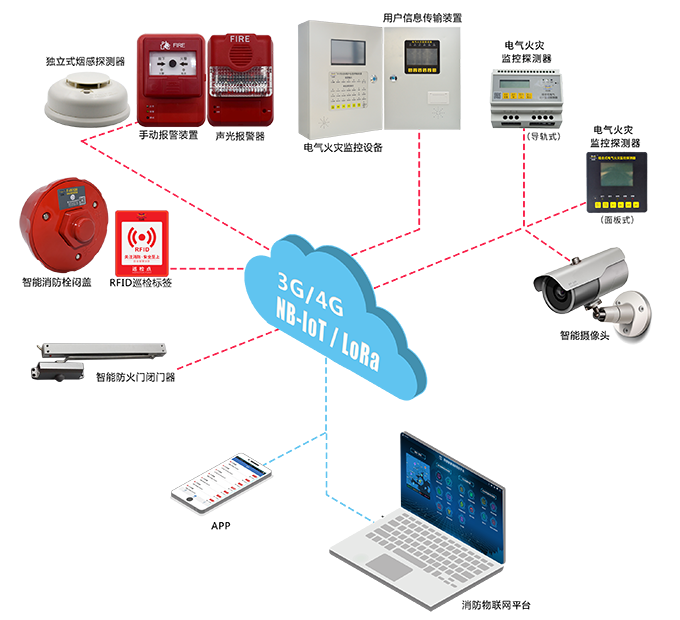

消防物联网平台

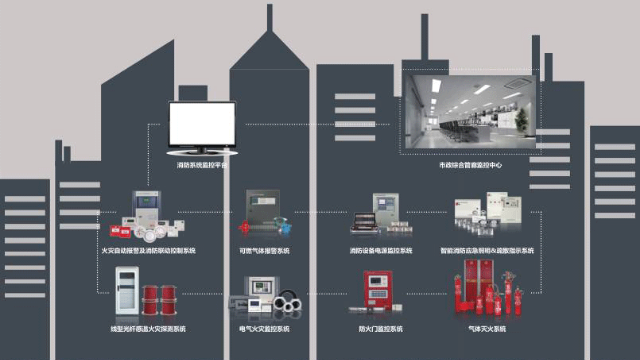

城市物联网消防远程监控系统功能架构图



  三、平台功能简介


  实时监控:24小时监视各监测测点的实时状态信息;

      预警处理:平台支持预警处理全流程跟进,预警处理有据可依;

      GIS定位:支持各类型监控设备的地图定位,方便直观快捷查看;

      远程控制:具备权限的管理人员可通过平台或APP远程设定监控设备的各种参数值;

      数据分析:平台可进行综合性的数据分析,方便报表处理和趋势分析;

      历史记录:所有告警信息及远程操作记录均被写入日志,并可供用户查询调阅;

      权限管理:系统可根据用户实际业务流程和管理需求,给不同的操作人员分配不同的权限,从而提高系统整体安全性。

       APP联动:通过手机APP,相关授权人员可以随时、随地了解现场情况,掌握系统的安全状态,接受报警信息,进行远程预警及远程控制操作

       报警提醒:收到报警故障信息时,以APP/短信/平台等方式推送至相关值班及负责人员,提醒关注报警状况,并及时采取相应措施消除隐患;


       四、各子系统介绍


  1、报警主机联网监测系统


  报警主机联网监测系统主要通过加装用户信息传输装置,实时采集联网单位火灾报警主机的报警信息和运行状态信息,实现对联网单位消控主机的远程联网、全方位感知以及全过程监控,将报警信息上传云平台,让报警信息的传递范围更广更精确,同时能监测报警主机是否正常运作,保障报警主机正常运行。


报警主机联网监测系统

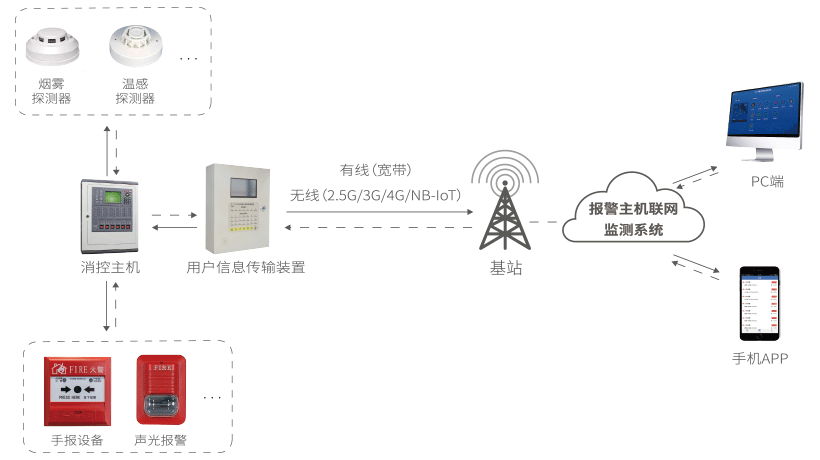

报警主机联网监测系统结构拓扑图


      城市消防物联网远程监控系统子系统-报警主机联网监测系统设备介绍



      用户信息传输装置


  ● 采用宽带/NB-loT/2.5G/3G/4G/LoRa等多种方式联网通讯

       ● 壁挂式结构,全汉字界面及图形显示

  ● 可靠性高、配置灵活、安装使用便携

  ● 可与各品牌消控主机连接,实现设备预警、设备状态的信息采集、管理及本地声光提示

       ● 可实现自动巡检、值班查岗、视频接入等功能


      2、电气火灾监控系统


  电气火灾监控系统是针对我国当前电气火灾事故频发而创新研发的一种电气火灾预警及防控系统。系统充分利用无线物联网技术、云计算、移动互联网等新一代的高新科技术,由电气火灾监控探测器、电气火灾监控器、电气火灾监控平台和手机APP组成。通过实时监控电气线路的剩余电流和线缆温度等引起电气火灾的主要因素,准确捕捉电气火灾隐患,实现对异常信息的预警处理、综合分析及记录查询等,确保电气火灾防患于未“燃”。


电器火灾监控系统

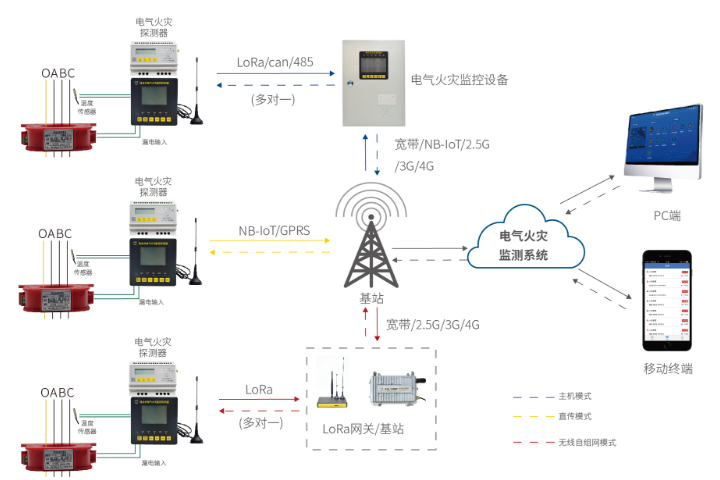

电器火灾监测系统结构图


      城市消防物联网远程监控系统子系统-电气火灾监控系统设备介绍


  ①电气火灾监控设备

  ● 遵循 GB14287.1-2014 国家标准,采用大屏液晶显示方式;

       ● 完成系统的集中监控告警,包括发出告警信号和控制信号,并定位故障点;

       ● 具备声光报警、打印报警、短信及图形化监控等可视化功能;

       ● 使用无线通讯 NB-loT、LoRa 技术,准确实现数据传输及故障定位。


    ②电气火灾监控探测器

  ● 满足 GB14287.2-2014:剩余电流式电气火灾监控探测器,GB14287.3-2014:测温式电气火灾监控探测器;

       ● 适应范围:电力行业,消防电气火灾监控、配电箱 / 开关柜内温度和剩余电流监测等;

       ● 通信方式:NB-loT/LoRa;


  ③电气火灾监控探测器

       ● 满足 GB14287.2-2014:剩余电流式电气火灾监控探测器,GB14287.3-2014:测温式电气火灾监控探测器;

       ● 适应范围:电力行业,消防电气火灾监控、配电箱 / 开关柜内温度和剩余电流,电压监测等;

       ● 通信方式:NB-loT/LoRa;

  ● 安装方式:导轨式;


  3、联网型独立式烟感监控


  联网型独立式烟感监控系统由自主研发的独立式物联网感烟报警器和监控平台及手机APP组成。烟感设备各自独立供电、互不影响,同时克服传统独立烟感无法联网和联网烟感布线麻烦的缺点,独立安装、无线联网,大幅提高消防施工效率和智慧化水平。优良的生产工艺,工作稳定,外形美观,安装简单,无需调试,可广泛用于宾馆、门店、网吧、歌舞厅、咖啡厅、休闲厅、住宅等场所进行火灾安全监测。


独立式烟感监控

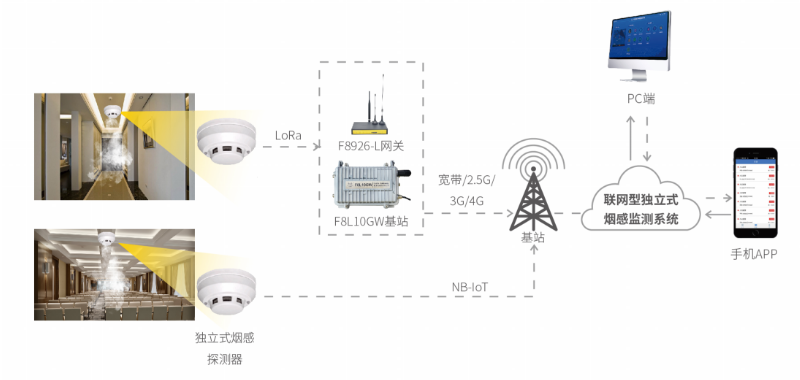

联网型独立式烟感监测系统结构图


      城市消防物联网远程监控系统子系统-独立式烟感监控系统设备介绍:


  ①无线烟感/温感-LoRa网关/基站

  ● 支持2.5G/3G/4G网络传输

  ● 多数据中心同步传输

  ● 改善接收灵敏度

  ● 接口丰富,方便客户应用

  ● 易于建设和部署

  城市消防物联网远程监控系统所以产品:无线烟感/温感-LoRa模块


      ②无线烟感/温感-LoRa模块

  ● 传输距离远、传输可靠

  ● 抗干扰能力强

  ● 新型扩频技术

  ● 改善接收灵敏度

  ● 可解调低于20dB的噪声

  ● 易于建设和部署

  ● 低功耗,多级休眠

  ● 发射功率多级可调


  ③无线烟感/温感-LoRa网关/基站

       ● 深度覆盖:能实现比GSM高20db覆盖增益

  ● 超低功耗:电池寿命长达十年

  ● 低成本

  ● 海量连接:每小区可达10万连接


  4、建筑消防水源监测系统


  建筑消防水源监测系统采用独立式的LoRa/NB-loT/2G/3G/4G等无线采集设备,监测室内消火栓管道压力、自动喷淋系统管道水压、高位消防水箱和消防水池水位、消防供水管道阀门启闭状态等情况;系统采用平台化管理模式,将大量线下设备进行集中化管理,实现统一平台面向多角色用户的设备预警、定位、维护等功能。支持PC端和移动端运用,动态监控、立体呈现联网单位消防安全状态,全面提升社会单位消防安全管理水平和消防监督执法效能。


消防水源监测系统

 建筑消防水源监测系统拓扑图


  5、市政消火栓监测系统


  市政消火栓监控系统由自主研发的消防栓智能闷盖、压力监测设备、监控平台及手机APP组成。系统采用物联网技术、无线通讯技术、数据库等技术,监测消防栓状态、地理位置、用水情况、水压信息、安全信息等,运用系统软件对消防栓的信息进行处理、分类、统计和分析,从而达到日常消防栓全面管理和战时合理规划,使用每个可利用消防栓,充分发挥救灾现场的有限兵力。


  6、可移动消防设施监测系统


  可移动消防设施监测系统利用物联网、互联网、云计算、无线射频等信息化技术对可移动消防器材维保有效期进行跟踪和到期提醒、对设施设备的日常维护管理工作进行监督。全方位、主动性地掌握防消设施的相关信息及状态追踪。实现可移动消防设施监测管理一体化、巡检过程高效化、信息管理数字化。


消防设施监测系统

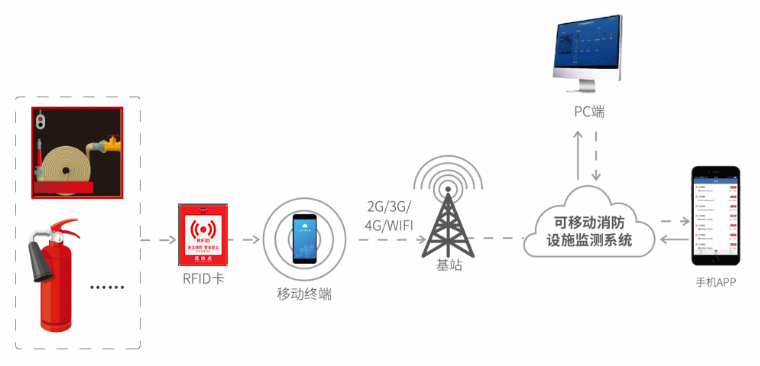

可移动消防设施监测系统拓扑图


       以上就是有关智慧消防物联网消防远程监控系统解决方案的详情内容介绍,在297文件中,“近两年重点抓好‘五大项目’建设,实现动态感知,智能研判、精准防控,为消防工作和部队建设提供信息化支撑。”其中重点任务第一项就是“建设城市物联网消防远程监控系统”,智慧消防运用物联网技术、云计算、大数据等信息化技术,创建大数据中心,在传统火灾自动报警系统的基础上,运用图像识别分析技术对火光和烟雾进行图像分析报警,智能视频监控在消防远程监控中被大范围应用,实现电子眼火情自动报警的同时,搭建起城市物联网消防远程视频监控系统。
