消防设备知识:火灾探测器设置要求大全

  火灾探测器是消防火灾自动报警系统中,对现场进行探查,发现火灾的设备。火灾探测器是系统的“感觉器官”,它的作用是监视环境中有没有火灾的发生。一旦有了火情,就将火灾的特征物理量,如温度、烟雾、气体和辐射光强等转换成电信号,并立即动作向火灾报警控制器发送报警信号。下面,请跟随国网科技小编一起来看看有关火灾探测器的设置要求详情内容。

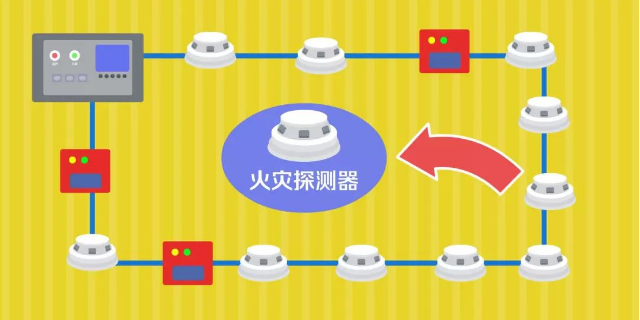

火灾探测器


       一、火灾探测器的分类:


       1、按对现场的信息采集类型分为:感烟探测器、感温探测器、火焰探测器、特殊气体探测器;

       2、按设备对现场信息采集原理分为:离子型探测器、光电型探测器、线性探测器;

       3、按设备在现场的安装方式分为:点式探测器、缆式探测器、红外光束探测器;

       4、按探测器与控制器的接线方式分:总线制、多线制;其中总线制又分编码的和非编码的;而编码的又分电子编码和拨码开关编码,拨码开关编码的又叫拨码编码,它又分为:二进制编码,三进制编码。



       二、火灾探测器设置要求


  1、点型感烟感温火灾探测器的安装间距要求


  ①感烟火灾探测器、感温火灾探测器的安装间距,应根据探测器的保护面积A和保护半径R确定,并不应超过相关规定的范围;

       ②在宽度小于3m的内走道顶棚上设置点型探测器时,宜居中布置。感温火灾探测器的安装间距不应超过10m;感烟火灾探测器的安装间距不应超过15m;探测器至端墙的距离,不应大于探测器安装间距的1/2。

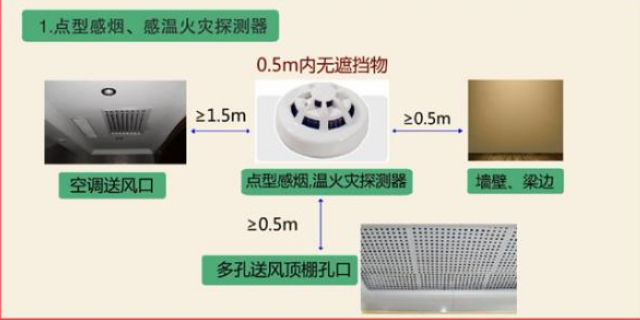

  ③点型探测器至墙壁、梁边的水平距离,不应小于0.5m。

  ④点型探测器周围0.5m内,不应有遮挡物。

  ⑤点型探测器至空调送风口边的水平距离不应小于1.5m,并宜接近回风口安装。探测器至多孔送风顶棚孔口的水平距离不应小于0.5m。

  ⑥特别提醒:当屋顶有热屏障时,点型感烟火灾探测器下表面至顶棚或屋顶的距离,应符合下表的规定。


  2、点型感烟、感温火灾探测器的设置数量


  ①探测区域的每个房间应至少设置一只火灾探测器。

  ②一个探测区域内所需设置的探测器数量,应经计算确定。

  ③在有梁的顶棚上设置点型感烟火灾探测器、感温火灾探测器时,应符合下列规定:


  3、线型感温火灾探测器的设置


  ①探测器在保护电缆、堆垛等类似保护对象时,应采用接触式布置;在各种皮带输送装置上设置时,宜设置在装置的过热点附近。

  ②设置在顶棚下方的线型感温火灾探测器,至顶棚的距离宜为0.1m。探测器的保护半径应符合点型感温火灾探测器的保护半径要求;探测器至墙壁的距离宜为1m~1.5m。

  ③光栅光纤感温火灾探测器每个光栅的保护面积和保护半径,应符合点型感温火灾探测器的保护面积和保护半径要求。

  ④设置线型感温火灾探测器的场所有联动要求时,宜采用两只不同火灾探测器的报警信号组合。

  ⑤与线型感温火灾探测器连接的模块不宜设置在长期潮湿或温度变化较大的场所。


  4、管路采样式吸气感烟火灾探测器的设置


  ①非高灵敏型探测器的采样管网安装高度不应超过16m;高灵敏型探测器的采样管网安装高度可超过16m;采样管网安装高度超过16m时,灵敏度可调的探测器应设置为高灵敏度,且应减小采样管长度和采样孔数量。

  ②探测器的每个采样孔的保护面积、保护半径,应符合点型感烟火灾探测器的保护面积、保护半径的要求。

  ③一个探测单元的采样管总长不宜超过200m,单管长度不宜超过100m,同一根采样管不应穿越防火分区。采样孔总数不宜超过100个,单管上的采样孔数量不宜超过25个。

  ④当采样管道采用毛细管布置方式时,毛细管长度不宜超过4m。

  ⑤吸气管路和采样孔应有明显的火灾探测器标识。

  ⑥在设置过梁、空间支架的建筑中,采样管路应固定在过梁、空间支架上。

  ⑦当采样管道布置形式为垂直采样时,每2℃温差间隔或3m间隔(取最小者)应设置一个采样孔,采样孔不应背对气流方向。

  ⑧采样管网应按确认的设计软件或方法进行设计。

  ⑨探测器的火灾报警信号、故障信号等信息应传给火灾报警控制器,涉及消防联动控制时,探测器的火灾报警信号还应传给消防联动控制器。


  5、其他说明


  ①镂空面积与总面积的比例不大于15%时,探测器应设置在吊顶下方。

  ②镂空面积与总面积的比例大于30%时,探测器应设置在吊顶上方。

  ③镂空面积与总面积的比例为15%~30%时,探测器的设置部位应根据实际试验结果确定。

  ④探测器设置在吊顶上方且火警确认灯无法观察到时,应在吊顶下方设置火警确认灯。

  ⑤地铁站台等有活塞风影响的场所,镂空面积与总面积的比例为30%~70%时,探测器宜同时设置在吊顶上方和下方。


       三、火灾探测器关键点解析:


       1、既能探测烟雾又能探测温度的探测器是复合火灾探测器 ,复合火灾探测器即将多种探测原理集中于一身的探测器,它进一步可分为烟温复合、红外紫外复合等探测器。


       2、《火灾自动报警系统设计规范》(GB 50116-2013),6.2.11火灾探测器宜水平安装,当确实需要倾斜安装时,倾斜角不应大于45°


       3、《点型感烟火灾探测器》(GB4715-2005)3.2报警确认灯:每个探测器上应有红色报警确认灯,当被监视区域烟参数符合报警条件时,探测器报警确认灯应点亮,并保持至被复位。感烟型火灾探测器除了点型还有线型光束感烟火灾探测器。


       4、《 火灾自动报警系统设计规范 》(GB 50116-2013)6.2.15 线型光束感烟火灾探测器的设置应符合下列规定:

       ① 探测器的光束轴线至顶棚的垂直距离宜为0.3m~1.0m ,距地高度不宜超过 20m。

       ②相邻两组探测器的水平距离不应大于14m,探测器至侧墙水平距离不应大于7m,且不应小于0.5m,探测器的发射器和接收器之间的距离不宜超过100m。

       ③探测器应设置在固定结构上。

       ④探测器的设置应保证其接收端避开日光和人工光源直接照射。5 选择反射式探测器时,应保证在反射板与探测器间任何部位进行模拟试验时,探测器均能正确响应


       5、《火灾自动报警系统设计规范》(GB 50116-2013),6.2.4在宽度小于3m的内走道顶棚上设置点型探测器时,宜居中布置。感温火灾探测器的安装间距不应超过10m,感烟火灾探测器的安装间距不应超过15m;探测器至端墙的距离,不应大于探测器安装间距的1/2。


       6、电气火灾监控探测器按工作方式分类。

       ①独立式电气火灾监控探测器,即可以自成系统,不需要配接电气火灾监控设备。

       ②非独立式电气火灾监控探测器,即自身不具有报警功能,需要配接电气火灾监控设备组成系统。


火灾探测器


       以上内容就是由国网科技小编整理分享的有关火灾探测器设置要求详情内容的介绍,火灾探测器是消防火灾自动报警系统中非常重要的组成部分之一, 它至少含有一个能连续或以一定频率周期探测物质燃烧过程中所产生的各种物理、化学现象的传感器, 并且至少能向控制和指示设备提供一个适合的信号。其基本功能就是对物质燃烧过程中产生的各种气、烟、热、光(火焰)等表征火灾信号的物理、化学参量做出有效响应, 并转化为计算机可接收的电信号, 供计算机分析处理。火灾探测器一般由敏感元件 传感器、处理单元和判断及指示电路组成, 其中敏感元件 传感器可以对一个或几个火灾参量起监视作用,做出有效响应, 然后经过电子或机械方式进行处理, 并转化为电信号。以上内容希望对有需要的小伙伴们有所帮助。
