建筑消防联动演示仿真模型是一款仿真的建筑消防联动系统教学演示模型，最真实的还原建筑消防应用场景。消防联动模型根据实体建筑结构模拟建筑内消防常见系统，包括火灾自动报警系统、消防灭火系统、防火分隔系统、防排烟系统、应急疏散等五大系统。空间分布为地下一层，地面二层、楼顶设备层。下面，请跟随国网科技小编一起来看看建筑消防联动演示模型的功能特点说明及注意事项。
一、功能说明
建筑消防联动演示模型由ABS工程塑料板经过雕刻拼装，由琴台控制柜和建筑模型组成，模型空间分为三层（地下一层、首层、顶层）+屋顶面，可拆装便于搬运。

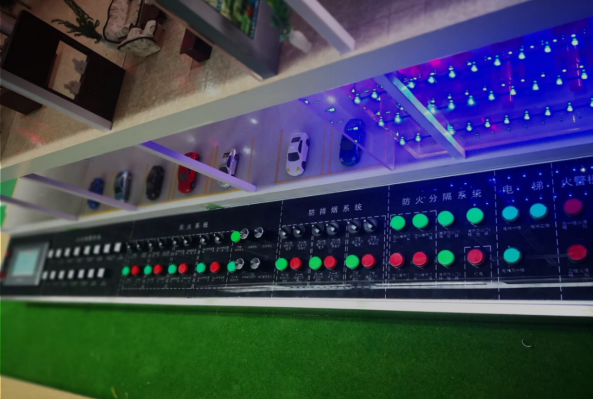

模型琴台包含所有系统演示按钮，用户可操作相应按钮改变消防系统状态，并根据当前状态做出一系列符合标准规范的动作指令，模型设施根据指令做出相应反馈，动作全过程直观展示，便于加强对整套消防系统的了解，使学习更生动、更形象。
模型中运用物联网技术、Internet技术、Web技术、数据库技术，对受控系统实时状态进行集成化采集和管理，实现模型主体、网络、智能终端、交互控制技术的互通互融，实现常见消防故障模拟、消防联动控制、消防设施24小时实时在线监测等多种功能。
（一）火灾报警系统
按键名称及功能说明如下：
系统复位：使模型恢复原始状态(电梯降至负一楼，卷帘门上升到顶，防火门全开)；
复 位：除防火门，防火卷帘，电梯，切电外的动作恢复；
手动/自动：切换火灾报警系统手自动状态；
广播动作模拟：播放广播；
感烟动作模拟：产生烟感报警信息；
感温动作模拟：产生温感报警信息，温感指示灯亮；
消火栓报警动作模拟：产生消报报警信息，消报指示灯亮；
手报动作模拟：产生手报报警信息，手报指示灯亮；
顶楼送风风机（直启控制）：顶楼风机转，输入输出模块动作（风机自动条件下）；
负一楼送风风机（直启控制）：负一楼送风机启动（风机自动条件下）；
负一楼排烟风机（直启控制）：负一楼排烟机启动（风机自动条件下）；
消火栓泵（直启控制）：消火栓泵灯流动，输入输出动作（消火栓自动条件下）；
喷淋泵（直启控制）：喷淋泵灯流动，输入输出动作，水流指示器动作（喷淋泵自动条件下）；
防火卷帘门全降（总线控制）：防火卷帘门全降；
电梯（直启控制）：电梯迫降至一楼，输入输出动作；
切电（总线控制）：关闭照明灯，点亮应急灯。

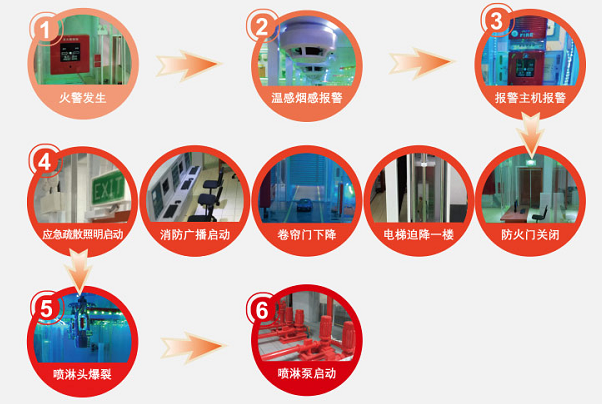

报警主机联动：报警主机处于自动状态下，温感、烟感、手报中任意大于等于两个同时动作才会构成联动条件，消防广播、声光开启，排烟风机、送风风机、顶楼送风风机启动（风机需处于自动状态才能联动），照明灯切断，应急照明灯启动以及电梯全降、卷帘半降动作、防火门全关动作。
（二）灭火系统
按键名称及功能说明如下：

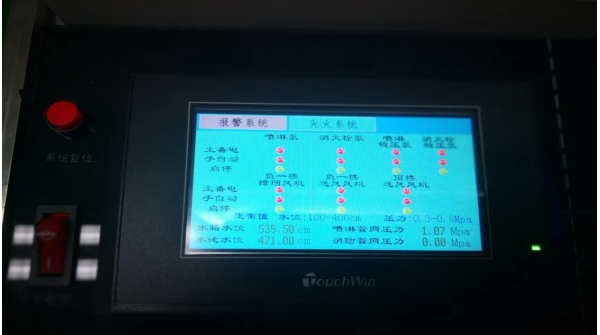

1、喷淋泵电源：改变喷淋泵电源状态，触摸屏显示状态并上传至监测平台；
2、喷淋泵手自动：改变喷淋泵手自动状态，触摸屏显示状态并上传至监测平台；
3、喷淋泵启动：手动状态下，喷淋泵灯流动，触摸屏显示状态并上传至监测平台；
4、喷淋泵停止：手动状态下，喷淋泵灯停止，触摸屏显示状态并上传至监测平台；
5、消火栓泵电源：改变消火栓电源状态，触摸屏显示状态并上传至监测平台；
6、消火栓泵手自动：改变消火栓泵手自动状态，触摸屏显示状态并上传至监测平台；
7、消火栓泵启动：手动状态下，消火栓灯流动，触摸屏显示状态并上传至监测平台；
8、消火栓泵停止：手动状态下，消火栓灯停止，触摸屏显示状态并上传至监测平台；
9、喷淋稳压泵电源：改变喷淋稳压泵电源状态，触摸屏显示状态并上传至监测平台；
10、喷淋稳压泵手自动：改变喷淋稳压泵手自动状态，触摸屏显示状态并上传至监测平台；
11、喷淋稳压泵启动：手动状态下，喷淋稳压泵灯启动，水流指示器动作，触摸屏显示状态并上传至监测平台；
12、喷淋稳压泵停止：手动状态下，喷淋泵稳压灯停止，水流指示器动作，触摸屏显示状态并上传至监测平台；
13、消火栓稳压泵电源：改变消火栓稳压泵电源状态，触摸屏显示状态并上传至监测平台；
14、消火栓稳压泵手自动：改变消火栓稳压泵手自动状态，触摸屏显示状态并上传至监测平台；
15、消火栓稳压泵启动：触摸屏显示状态并上传至监测平台；
16、消火栓稳压泵停止：触摸屏显示状态并上传至监测平台；
17、顶楼末端试水：除负一层外的喷淋管网水流灯流动，对应的水流指示器点亮；
18、负一楼末端试水：负一层的喷淋管网水流灯流动，对应的水流指示器点亮；
19、水箱液位：液位∈（0,50）时液位灯不亮；液位∈[50,200)时，下面的液位灯亮，液位∈[200，400）时，下面和中间的液位灯亮；液位∈[400,500]时，液位灯全亮，触摸屏显示状态并上传至监测平台；
20、水池液位：液位∈（0,50）时液位灯不亮；液位∈[50,200)时，下面的液位灯亮，液位∈[200，400）时，下面和中间的液位灯亮；液位∈[400,500]时，液位灯全亮，触摸屏显示状态并上传至监测平台；
21、喷淋管网压力：喷淋稳压泵自动状态下压力低于0.3Mp时顶楼喷淋稳压管网水流灯流动，当压力增加到0.8Mp时，顶楼喷淋稳压管网水流灯常亮，触摸屏显示状态并上传至监测平台；
22、消防管网压力：触摸屏显示状态并上传至监测平台。
（三）防排烟系统
按键名称及功能说明如下：
1、负一楼排烟风机电源：改变负一楼排烟机电源状态，触摸屏显示状态并上传至监测平台；
2、负一楼排烟风机手自动：改变负一楼排烟机手自动状态，触摸屏显示状态并上传至监测平台；
3、负一楼排烟风机启动：手动状态下，负一楼排烟风机启动，触摸屏显示状态并上传至监测平台；
4、负一楼排烟风机停止：手动状态下，负一楼排烟风机启动，触摸屏显示状态并上传至监测平台；
5、负一楼送风风机电源：改变负一楼送风风机电源状态，触摸屏显示状态并上传至监测平台；
6、负一楼送风风机手自动：改变负一楼送风风机手自动状态，触摸屏显示状态并上传至监测平台；
7、负一楼送风风机启动：手动状态下，负一楼送风机启动，触摸屏显示状态并上传至监测平台；
8、负一楼送风风机停止：手动状态下，负一楼送风机停止，触摸屏显示状态并上传至监测平台；
9、顶楼送风风机电源：改变顶楼送风风机电源状态，触摸屏显示状态并上传至监测平台；
10、顶楼送风风机手自动：改变顶楼送风风机手自动状态，触摸屏显示状态并上传至监测平台；
11、顶楼送风风机启动：手动状态下，顶楼送风机启动，触摸屏显示状态并上传至监测平台；
12、顶楼送风风机停止：手动状态下，顶楼送风机停止，触摸屏显示状态并上传至监测平台；
（四）防火分隔系统
按键名称及功能说明如下：
1、防火卷帘门上升：防火卷帘门上升到顶；
2、防火卷帘门下降：防火卷帘门下降到底；
3、防火卷帘门停止：在防火门动作的过程中停止；
4、防火卷帘门半降：防火卷帘门半降；
5、常开防火门1释放器：关闭负一楼防火门；
6、常开防火门2释放器：关闭一楼防火门；
7、常开防火门3释放器：关闭二楼防火门；
8、切电：同报警系统切电功能。
（五）电梯
按键名称及功能说明如下：
1、负一楼电梯上升/负一楼电梯下降：呼叫电梯至负一楼；
2、一楼电梯上升/一楼电梯下降：呼叫电梯至一楼；
3、二楼电梯上升/二楼电梯下降：呼叫电梯至二楼；
（六）火警模拟
按键名称及功能说明如下：
1、负一楼火情模拟：负一楼天花火情模拟灯亮，手报动作；
2、一楼火情模拟：一楼天花火情模拟灯亮，温感动作；
3、二楼火情模拟：二楼天花火情模拟灯亮，模拟烟感动作；
4、烟雾发生器动作模拟：启动烟雾发生器，产生烟雾使烟感动作(未启用)

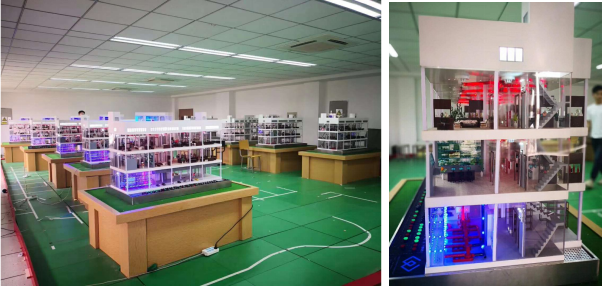

二、实物展示

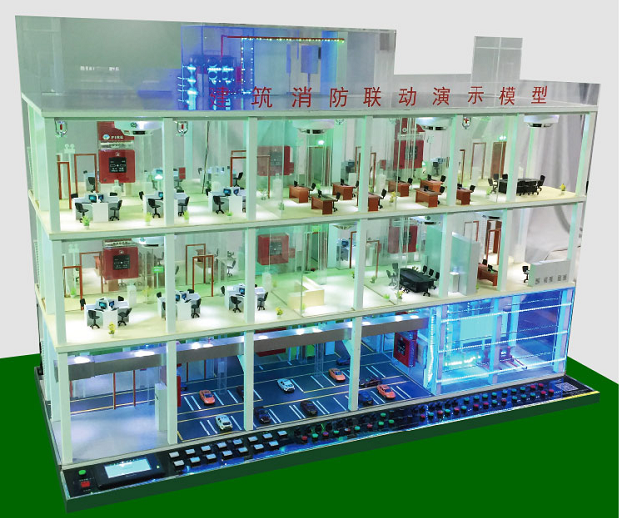

整体实现功能：模型分空间三层+屋顶面模拟整体建筑，三层分别为地下一层（车库层），首层，顶层和屋面设备，建筑内会模拟火灾自动报警系统等动作联动过程。

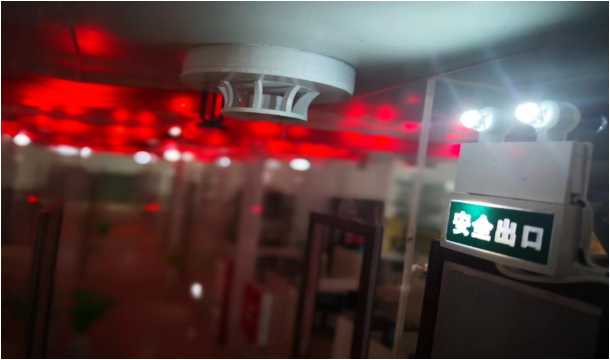

烟感使用独立式烟感安装，反馈信息直接接入控制版，作为联动信息使用。、
控制板执行动作和反馈过程，控制水泵、风机、卷帘门、电梯等，通过控制板点亮空的模块里的指示灯。
三、五大功能特点
1、展示功能全面且集中
便于用户在演示模型面前，即可完成全套消防联动演示动作；
2、多场景演示
多个应用场景，68个按键支持独立可联动操作。
3、典型空间分布
涵盖建筑消防与消防设施所有场景与系统。
4、复位简单
模型支持一键复位且所有功能支持“哪里不会点哪里”
5、网络互动
微信关联建筑消防设施状态，增加学习层次和体验。
四、使用注意事项
（1）模型中灯泡有使用寿命且不便更换，不用时关闭电源。
（2）每一层的防火门可能由于摩擦等原因关闭不严，并导致电机电源不能自动关闭，如听到电机一直在转，可尝试手动复位。
（3）每层的流水灯尤其是接头处都很脆弱，不要随意触碰，以免导致灯不亮。
