用户信息传输装置的功能与特点

    用户信息传输装置是城市消防远程监控系统的重要组成部分,适用于一般工业与民用建筑中安装使用。用户信息传输装置是城市消防远程监控系统的核心前端设备,用于获取和传输从用户消防控制主机获取的各类用户报警信息和设备状态信息。用户信息传输装置主要有主板、接线板、电源、扬声器等部分构成,用户信息传输装置在系统中负责采集火灾报警控制器报警信息及建筑消防设施相关信息,并将采集信息通过有线或者无线方式传输至远程监控中心。


用户信息传输装置

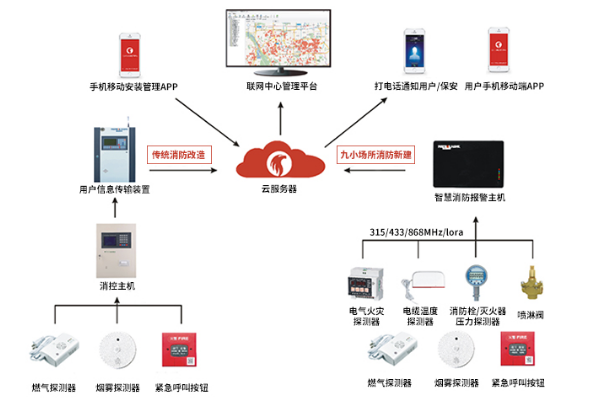

用户信息传输装置拓扑图


       一、户信息传输装置的特点:


       用户信息传输装置,强调了兼容性的设计,目前可以兼容各类主流消防报警设备接入,具备安装方便,调试简单和兼容性强的特点。外壳采用金属材料制作,具有防潮、防腐、阻燃性能,安全可靠壁挂式安装。


  1、采集火灾报警控制器报警信息:与火灾报警控制器相连,若火灾报警控制器提供RS232串口输出报警信息功能,用户信息传输装置可通过RS232直接与火灾报警控制器相连,完成报警信息采集;若火灾报警控制器不能提供RS232串口输出报警信息,则用户信息传输装置需通过EI-RN3021型数据采集器与火灾报警控制器并口打印机相连,火灾报警控制器须将报警信息打印设置为开状态。


  2、采集建筑消防设施相关信息:该信息主要指消防水池/屋顶水箱水位、管网压力、温湿度、交流电压/电流、风速、室内光照强度等;用户信息传输装置需与EI-RN3025信息采集模块通过CAN总线相连,EI-RN3025信息采集模块与4~20mA电流输出型传感器相连(其中温湿度采集须使用EI-ST/D型数字式温湿度传感器)。


  3、采集信息远程传输至监控中心:用户信息传输装置自带RJ45网络接口,可通过有线方式与监控中心相连;或者通过EI-RN7710网络协议转换器(串口转无线方式)以无线的方式与监控中心相连。通过用户信息传输装置设置菜单中选择上行通信接口(以太网接口或串口),具体设置参见第4章操作使用说明。


  与用户信息传输装置相关的配件有EI-RN3021型数据采集器、EI-RN7710网络协议转换器、EI-RN3025信息采集模块,具体以实际应用来选择。




      二、用户信息传输装置的功能


    1、控制器火警信息的接收和传输及传输装置手动报警传输功能在用户信息传输装置接收到火灾报警控制器的火警信息时,火警指示灯会闪亮,用户信息传输装置会在10s内向监控中心上报火警信息。若监控中心接收到火警信息时,火警灯常亮,若监控中心接收失败则用户信息传输装置火警灯一直闪烁,并同时发出火警声信号。用户信息传输装置在传输除火灾报警和手动报警信息之外的其他信息期间,如火灾探测报警系统发出火灾报警信息,传输装置能够优先接收和传输火灾报警信息。


  用户信息传输装置设置有手动报警功能,当手动报警动作时,传输装置在10s内将手动报警信息传送至监控中心,在传输过程中手动报警灯闪烁,手动报警传输成功后手动报警灯保持常亮。传输装置在传输火灾报警信息、控制器其他信息期间,能够优先传输手动报警信息。


  传输装置复位后熄灭指示灯。


  2、火灾报警控制器除火警外其他信息的接收和传输功能当用户信息传输装置接收到控制器其他信息期间,如监管、联动、故障、屏蔽等信息,传输装置对应的监管、联动、故障、屏蔽灯闪烁,用户信息传输装置在10s内将信息传输至监控中心,传输成功后相应的指示灯保持常亮。如果传输失败则指示灯一直闪烁同时发出故障声,传输装置复位后熄灭指示灯。


  3、巡检和查岗功能


  传输装置能够接收监控中心发出的巡检命令,能够根据指令要求将传输装置的相关运行状态信息传输至监控中心。


  传输装置能够接收监控中心发出的查岗命令,在查岗期间,传输装置发出查岗声信号、同时查岗指示灯常亮,传输装置通过查岗应答按键进行应答,应答后指示灯熄灭、查岗声结束。


  4、具有本机故障监测、报警和传输的功能


  传输装置能自动检测本机主备电故障、链路故障、连接故障,以声光信号发出故障报警,并通过液晶显示故障类型、时间、故障总数等信息,但有手动报警时则优先显示手动报警信息。


  5、多种通讯方式


  传输装置留有RS-232、RS-485串行通讯接口、can通讯接口、以太网/Wifi接口,可以与消防报警控制器、监控中心、模拟量采集模块直接进行通讯。


  6、主备电自动切换功能


  能进行主备电自动切换,备电具有欠压保护功能,避免蓄电池因放电过度而损坏。


  7、操作权限


  为防止无关人员误操作,通过密码,限定操作级别,密码可以设置成任意6位数字的组合。


  8、可显示压力、液位和控制柜的状态

  9、支持远程升级


用户信息传输装置

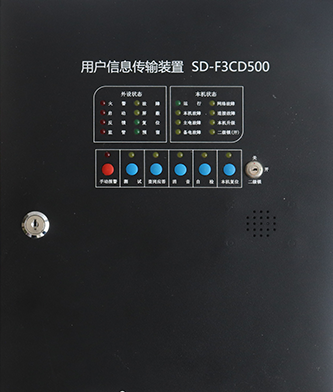

用户信息传输装置 SD-F3CD500


       以上就是由国网科技小编整理分享的有关用户信息传输装置的功能特点的介绍,希望对有需要的朋友们有所帮助。用户信息传输装置具有窗口化、汉字菜单式显示界面——图型化界面,直观,易操作,有良好的交互性强大的数字通信兼容能力——可连接多种型号的国内、外火灾报警控制器黑匣子功能——能存储数千条条报警与故障记录LED集中显示——LED指示灯集中显示消防灭火系统的状态量发生火情可辅助确认着火区域,并发出警报声。
